PHP7 哈希表实现原理

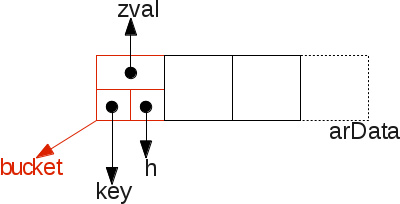

### 简介 几乎每个C程序中都会使用到哈希表。鉴于C语言只允许使用整数作为数组的键名，PHP 设计了哈希表，将字符串的键名通过哈希算法映射到大小有限的数组中。这样无法避免的会产生碰撞，PHP 使用了链表解决这个问题。 众多哈希表的实现方式，无一完美。每种设计都着眼于某一个侧重点，有的减少了 CPU 使用率，有的更合理地使用内存，有的则能够支持线程级的扩展。 实现哈希表的方式之所以存在多样性，是因为每种实现方式都只能在各自的关注点上提升，而无法面面俱到。 ## 数据结构 开始介绍之前，我们需要事先声明一些事情： * 哈希表的键名可能是字符串或者是整数。当是字符串时，我们声明类型为 zend_string；当是整数时，声明为 zend_ulong。 * 哈希表的顺序遵循表内元素的插入顺序。 * 哈希表的容量是自动伸缩的。 * 在内部，哈希表的容量总是2的倍数。 * 哈希表中每个元素一定是 zval 类型的数据。 以下是 HashTable 的结构体： struct _zend_array { zend_refcounted_h gc; union { struct { ZEND_ENDIAN_LOHI_4( zend_uchar flags, zend_uchar nApplyCount, zend_uchar nIteratorsCount, zend_uchar reserve) } v; uint32_t flags; } u; uint32_t nTableMask; Bucket *arData; uint32_t nNumUsed; uint32_t nNumOfElements; uint32_t nTableSize; uint32_t nInternalPointer; zend_long nNextFreeElement; dtor_func_t pDestructor; }; 这个结构体占56个字节。 其中最重要的字段是 arData，它是一个指向 Bucket 类型数据的指针，Bucket 结构定义如下： typedef struct _Bucket { zval val; zend_ulong h; /* hash value (or numeric index) */ zend_string *key; /* string key or NULL for numerics */ } Bucket; Bucket 中不再使用指向一个 zval 类型数据的指针，而是直接使用数据本身。因为在 PHP7 中，zval 不再使用堆分配，因为需要堆分配的数据会作为 zval 结构中的一个指针存储。（比如 PHP 的字符串）。 下面是 arData 在内存中存储的结构：  我们注意到所有的Bucket都是按顺序存放的。 ### 插入元素 PHP 会保证数组的元素按照插入的顺序存储。这样当使用 foreach 循环数组时，能够按照插入的顺序遍历。假设我们有这样的数组： $a = [9 => "foo", 2 => 42, []]; var_dump($a); array(3) { [9]=> string(3) "foo" [2]=> int(42) [10]=> array(0) { } } 所有的数据在内存上都是相邻的。  这样做，处理哈希表的迭代器的逻辑就变得相当简单。只需要直接遍历 arData 数组即可。遍历内存中相邻的数据，将会极大的利用 CPU 缓存。因为 CPU 缓存能够读取到整个 arData 的数据，访问每个元素将在微妙级。 size_t i; Bucket p; zval val; for (i=0; i < ht->nTableSize; i++) { p = ht->arData[i]; val = p.val; /* do something with val */ } 如你所见，数据被顺序存放到 arData 中。为了实现这样的结构，我们需要知道下一个可用的节点的位置。这个位置保存在数组结构体中的 nNumUsed 字段中。 每当添加一个新的数据时，我们保存后，会执行 ht->nNumUsed++。当 nNumUsed 值到达哈希表所有元素的最大值（nNumOfElements）时，会触发“压缩或者扩容”的算法。 以下是向哈希表插入元素的简单实现示例： idx = ht->nNumUsed++; /* take the next avalaible slot number */ ht->nNumOfElements++; /* increment number of elements */ /* ... */ p = ht->arData + idx; /* Get the bucket in that slot from arData */ p->key = key; /* Affect it the key we want to insert at */ /* ... */ p->h = h = ZSTR_H(key); /* save the hash of the current key into the bucket */ ZVAL_COPY_VALUE(&p->val, pData); /* Copy the value into the bucket's value : add operation */ 我们可以看到，插入时只会在 arData 数组的结尾插入，而不会填充已经被删除的节点。 ### 删除元素 当删除哈希表中的一项元素时，哈希表不会自动伸缩实际存储的数据空间，而是设置了一个值为 UNDEF 的 zval，表示当前节点已经被删除。 如下图所示：  因此，在循环数组元素时，需要特殊判断空节点： size_t i; Bucket p; zval val; for (i=0; i < ht->nTableSize; i++) { p = ht->arData[i]; val = p.val; if (Z_TYPE(val) == IS_UNDEF) { /* empty hole ? */ continue; /* skip it */ } /* do something with val */ } 即使是一个十分巨大的哈希表，循环每个节点并跳过那些删除的节点也是非常快速的，这得益于 arData 的节点在内存中存放的位置总是相邻的。 ### 哈希定位元素 当我们得到一个字符串的键名，我们必须使用哈希算法计算得到哈希后的值，并且能够通过哈希值索引找到 arData 中对应的那个元素。 我们并不能直接使用哈希后的值作为 arData 数组的索引，因为这样就无法保证元素按照插入顺序存储。 举个例子：如果我插入的键名先是 foo，然后是 bar，假设 foo 哈希后的结果是5，而 bar 哈希后的结果是3。如果我们将 foo 存在 arData[5]，而 bar 存在 arData[3]，这意味着 bar 元素要在 foo 元素的前面，这和我们插入的顺序正好是相反的。  所以，当我们通过算法哈希了键名后，我们需要一张 转换表，转换表保存了哈希后的结果与实际存储的节点的映射关系。 这里在设计的时候取了个巧：将转换表存储以 arData 起始指针为起点做镜面映射存储。这样，我们不需要额外的空间存储，在分配 arData 空间的同时也分配了转换表。 以下是有8个元素的哈希表 + 转换表的数据结构：  现在，当我们要访问 foo 所指的元素时，通过哈希算法得到值后按照哈希表分配的元素大小做取模，就能得到我们在转换表中存储的节点索引值。 如我们所见，转换表中的节点的索引与数组数据元素的节点索引是相反数的关系，nTableMask 等于哈希表大小的负数值，通过取模我们就能得到0到-7之间的数，从而定位到我们所需元素所在的索引值。综上，我们为 arData 分配存储空间时，需要使用 tablesize * sizeof(bucket) + tablesize * sizeof(uint32) 的计算方式计算存储空间大小。 在源码里也清晰的划分了两个区域： #define HT_HASH_SIZE(nTableMask) (((size_t)(uint32_t)-(int32_t)(nTableMask)) * sizeof(uint32_t)) #define HT_DATA_SIZE(nTableSize) ((size_t)(nTableSize) * sizeof(Bucket)) #define HT_SIZE_EX(nTableSize, nTableMask) (HT_DATA_SIZE((nTableSize)) + HT_HASH_SIZE((nTableMask))) #define HT_SIZE(ht) HT_SIZE_EX((ht)->nTableSize, (ht)->nTableMask) Bucket *arData; arData = emalloc(HT_SIZE(ht)); /* now alloc this */ 我们将宏替换的结果展开： (((size_t)(((ht)->nTableSize)) * sizeof(Bucket)) + (((size_t)(uint32_t)-(int32_t)(((ht)->nTableMask))) * sizeof(uint32_t))) ### 碰撞冲突 接下来我们看看如何解决哈希表的碰撞冲突问题。哈希表的键名可能会被哈希到同一个节点。所以，当我们访问到转换后的节点，我们需要对比键名是否我们查找的。如果不是，我们将通过 zval.u2.next 字段读取链表上的下一个数据。 注意这里的链表结构并没像传统链表一样在在内存中分散存储。我们直接读取 arData 整个数组，而不是通过堆（heap）获取内存地址分散的指针。 这是 PHP7 性能提升的一个重要点。数据局部性让 CPU 不必经常访问缓慢的主存储，而是直接从 CPU 的 L1 缓存中读取到所有的数据。 所以，我们看到向哈希表添加一个元素是这样操作的： idx = ht->nNumUsed++; ht->nNumOfElements++; if (ht->nInternalPointer == HT_INVALID_IDX) { ht->nInternalPointer = idx; } zend_hash_iterators_update(ht, HT_INVALID_IDX, idx); p = ht->arData + idx; p->key = key; if (!ZSTR_IS_INTERNED(key)) { zend_string_addref(key); ht->u.flags &= ~HASH_FLAG_STATIC_KEYS; zend_string_hash_val(key); } p->h = h = ZSTR_H(key); ZVAL_COPY_VALUE(&p->val, pData); nIndex = h | ht->nTableMask; Z_NEXT(p->val) = HT_HASH(ht, nIndex); HT_HASH(ht, nIndex) = HT_IDX_TO_HASH(idx); 同样的规则也适用于删除元素： #define HT_HASH_TO_BUCKET_EX(data, idx) ((data) + (idx)) #define HT_HASH_TO_BUCKET(ht, idx) HT_HASH_TO_BUCKET_EX((ht)->arData, idx) h = zend_string_hash_val(key); /* get the hash from the key (assuming string key here) */ nIndex = h | ht->nTableMask; /* get the translation table index */ idx = HT_HASH(ht, nIndex); /* Get the slot corresponding to that translation index */ while (idx != HT_INVALID_IDX) { /* If there is a corresponding slot */ p = HT_HASH_TO_BUCKET(ht, idx); /* Get the bucket from that slot */ if ((p->key == key) || /* Is it the right bucket ? same key pointer ? */ (p->h == h && /* ... or same hash */ p->key && /* and a key (string key based) */ ZSTR_LEN(p->key) == ZSTR_LEN(key) && /* and same key length */ memcmp(ZSTR_VAL(p->key), ZSTR_VAL(key), ZSTR_LEN(key)) == 0)) { /* and same key content ? */ _zend_hash_del_el_ex(ht, idx, p, prev); /* that's us ! delete us */ return SUCCESS; } prev = p; idx = Z_NEXT(p->val); /* get the next corresponding slot from current one */ } return FAILURE; ### 转换表和哈希表的初始化 HT_INVALID_IDX 作为一个特殊的标记，在转换表中表示：对应的数据节点没有有效的数据，直接跳过。 哈希表之所以能极大地减少那些创建时就是空值的数组的开销，得益于他的两步的初始化过程。当新的哈希表被创建时，我们只创建两个转换表节点，并且都赋予 HT_INVALID_IDX 标记。 #define HT_MIN_MASK ((uint32_t) -2) #define HT_HASH_SIZE(nTableMask) (((size_t)(uint32_t)-(int32_t)(nTableMask)) * sizeof(uint32_t)) #define HT_SET_DATA_ADDR(ht, ptr) do { (ht)->arData = (Bucket*)(((char*)(ptr)) + HT_HASH_SIZE((ht)->nTableMask)); } while (0) static const uint32_t uninitialized_bucket[-HT_MIN_MASK] = {HT_INVALID_IDX, HT_INVALID_IDX}; /* hash lazy init */ ZEND_API void ZEND_FASTCALL _zend_hash_init(HashTable *ht, uint32_t nSize, dtor_func_t pDestructor, zend_bool persistent ZEND_FILE_LINE_DC) { /* ... */ ht->nTableSize = zend_hash_check_size(nSize); ht->nTableMask = HT_MIN_MASK; HT_SET_DATA_ADDR(ht, &uninitialized_bucket); ht->nNumUsed = 0; ht->nNumOfElements = 0; } 注意到这里不需要使用堆分配内存，而是使用静态的内存区域，这样更轻量。 然后，当第一个元素插入时，我们会完整的初始化哈希表，这时我们才创建所需的转换表的空间（如果不确定数组大小，则默认是8个元素）。这时，我们将使用堆分配内存。 #define HT_HASH_EX(data, idx) ((uint32_t*)(data))[(int32_t)(idx)] #define HT_HASH(ht, idx) HT_HASH_EX((ht)->arData, idx) (ht)->nTableMask = -(ht)->nTableSize; HT_SET_DATA_ADDR(ht, pemalloc(HT_SIZE(ht), (ht)->u.flags & HASH_FLAG_PERSISTENT)); memset(&HT_HASH(ht, (ht)->nTableMask), HT_INVALID_IDX, HT_HASH_SIZE((ht)->nTableMask)) HT_HASH 宏能够使用负数偏移量访问转换表中的节点。哈希表的掩码总是负数，因为转换表的节点的索引值是 arData 数组的相反数。这才是C语言的编程之美：你可以创建无数的节点，并且不需要关心内存访问的性能问题。 以下是一个延迟初始化的哈希表结构：  ### 哈希表的碎片化、重组和压缩 当哈希表填充满并且还需要插入元素时，哈希表必须重新计算自身的大小。哈希表的大小总是成倍增长。当对哈希表扩容时，我们会预分配 arBucket 类型的C数组，并且向空的节点中存入值为 UNDEF 的 zval。在节点插入数据之前，这里会浪费 (new_size – old_size) * sizeof(Bucket) 字节的空间。 如果一个有1024个节点的哈希表，再添加元素时，哈希表将会扩容到2048个节点，其中1023个节点都是空节点，这将消耗 1023 * 32 bytes = 32KB 的空间。这是 PHP 哈希表实现方式的缺陷，因为没有完美的解决方案。 编程就是一个不断设计妥协式的解决方案的过程。在底层编程中，就是对 CPU 还是内存的一次取舍。 哈希表可能全是 UNDEF 的节点。当我们插入许多元素后，又删除了它们，哈希表就会碎片化。因为我们永远不会向 arData 中间节点插入数据，这样我们就可能会看到很多 UNDEF 节点。 举个例子来说：  重组 arData 可以整合碎片化的数组元素。当哈希表需要被重组时，首先它会自我压缩。当它压缩之后，会计算是否需要扩容，如果需要的话，同样是成倍扩容。如果不需要，数据会被重新分配到已有的节点中。这个算法不会在每次元素被删除时运行，因为需要消耗大量的 CPU 计算。 以下是压缩后的数组：  压缩算法会遍历所有 arData 里的元素并且替换原来有值的节点为 UNDEF。如下所示： Bucket *p; uint32_t nIndex, i; HT_HASH_RESET(ht); i = 0; p = ht->arData; do { if (UNEXPECTED(Z_TYPE(p->val) == IS_UNDEF)) { uint32_t j = i; Bucket *q = p; while (++i < ht->nNumUsed) { p++; if (EXPECTED(Z_TYPE_INFO(p->val) != IS_UNDEF)) { ZVAL_COPY_VALUE(&q->val, &p->val); q->h = p->h; nIndex = q->h | ht->nTableMask; q->key = p->key; Z_NEXT(q->val) = HT_HASH(ht, nIndex); HT_HASH(ht, nIndex) = HT_IDX_TO_HASH(j); if (UNEXPECTED(ht->nInternalPointer == i)) { ht->nInternalPointer = j; } q++; j++; } } ht->nNumUsed = j; break; } nIndex = p->h | ht->nTableMask; Z_NEXT(p->val) = HT_HASH(ht, nIndex); HT_HASH(ht, nIndex) = HT_IDX_TO_HASH(i); p++; } while (++i < ht->nNumUsed);
